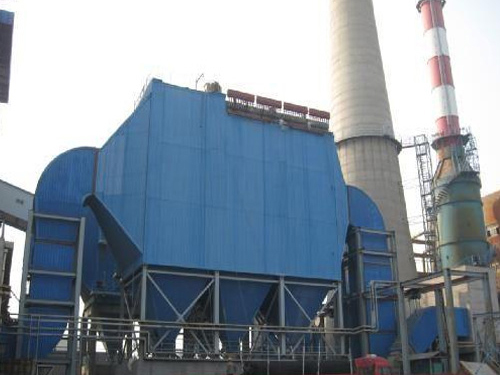

布袋除尘器的结构形式及安装方法

布袋除尘器是一种干式除尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入布袋除尘器，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体净化。

布袋除尘器除尘效果的优劣与多种因素有关，但主要取决于滤料。布袋除尘器的滤料就是合成纤维、纤维或玻璃纤维织成的布或毡。根据需要再把布或毡缝成圆筒或扁平形滤袋。根据烟气性质，选择出适合于应用条件的滤料。在烟气温度低于120℃，要求滤料具有耐酸性和的情况下，常选用涤纶绒布和涤纶针刺毡；在处理高温烟气(<250℃)时，主要选用石墨化玻璃丝布；在某些情况下，选用炭素纤维滤料等。
　　布袋除尘器的工作机理是含尘烟气通过过滤材料，尘粒被过滤下来，过滤材料捕集粗粒粉尘主要靠惯性碰撞作用，捕集细粒粉尘主要靠扩散和筛分作用。滤料的粉尘层也有的过滤作用。
　　布袋除尘器的结构形式：
　　1、机械振打布袋除尘器。2、反吹风布袋除尘器
　　由滤袋过滤除下的粉尘，一部分在运行中自行落入灰斗，一部分沉积在滤袋的内部，并导致收尘器进出口的压差逐渐增大，当压差超过设定的阻力值时，反吹清灰程序控制器开始动作，并按选定程序，一次关闭各收尘室的出风阀门，开启反吹风阀门对各室滤袋进行程序反吹清灰，使阻力下降至选定值时布袋除尘器各室依次恢复正常过滤运行。
　　清灰方式设计采用三状态清灰法，即过滤、反吹、自然沉降。正常过滤时，开启出风阀，关闭反吹风阀；反吹清灰时关闭出风阀，开启烦吹风阀；自然沉降时，同时关闭出风阀和反吹风阀，每室在反吹风时间内，胀、瘪3次。根据工艺要求，可设反吹风机，也可不设反吹风机，而使用除尘风机。
　　布袋除尘器设计时，从工艺、设备、电气、制作、安装及已有的生产实践等因素综合考虑。
　　1、遵照规定的相关排放标准、室内卫生标准和实际可能，来确定所要求的除尘效率和排放浓度。
　　2、根据粉尘的特点（粉尘含量、粒度、黏度等）确定烟气在除尘设备内的流速、所需的过滤面积，滤料和除尘设备清灰方式。
　　3、根据烟气的特性（温度、湿度、露点、压力等）确定设备的结构形式、材料选择，以及输排灰等主要措施。
　　4、根据电气控制和生产的要求，确定所有内部构件之间的距离，并使其距离始终保持符合气体流动规律的要求。
　　5、设备的结构、主要部件考虑到制造、运输和现场施工的可能性，大型布袋除尘器要有解体方案，对主要部件明确提出主要技术要求和施工安装程序，施工安装质量。
　　6、在满足工艺生产使用的条件下，所需单位烟气量的设备投资应尽量少，运行费用低，节约能源，辅助设备及数得上配置应除尘器主体设备运行，配置合理，维护方便。
　　布袋除尘器的安装：
　　1、在安装布袋除尘器之前，要检查所有附件是否，主机有无损伤，各部分联结是否牢固等，如有问题待解决后再进行安装。
　　2、设备需放置于平整、牢固的基础上。
　　3、设备应接地(平面)。
　　4、电磁脉冲阀输入端插入储气筒金属管，其输出端插入除尘器喷吹管，阀两端带有橡胶密封圈和固定螺帽，电磁脉冲阀就能固定与密封。
　　5、电器控制系统的工作原理和安装调试注意事项见电器控制系统使用说明书。
　　6、分水过滤减压阀安装时，使分水过滤减压阀所示箭头方向与压缩空气流动方向一致，减压阀的出口压力应调整为0.4～0.6MPa。
　　7、当布袋除尘器安装在室外时，气过滤减压两联件、电磁脉冲阀和脉冲喷吹控制仪需要设防雨棚或罩。
　　8、设备在投入使用前应检查设备上的风机运转是否正常，有无异常杂声或不良状况，否则要停机待修。调试时应先点动风机，观察风机转向，风机可正常运转且转向正确时方可投入使用。
　　9、旋动脉冲旋钮，脉冲喷吹控制仪发出指令按顺序开启电磁脉冲阀，观察清灰动作是否正确。
